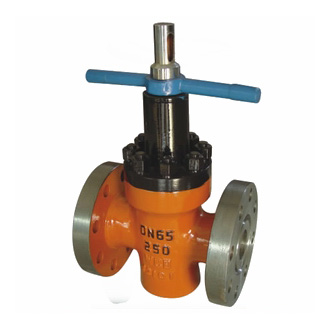

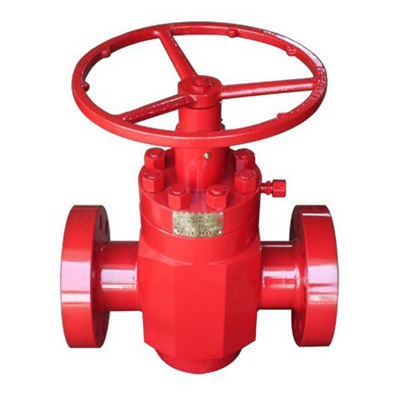

Z43 平行式闸阀

Z43 平行式闸阀

Z43 平行式闸阀概述



PN16-45
Z43H-Y-F101
(K)Z43Y型(抗硫)平行式闸
(K)Z43F101

Z43 平行式闸阀 外形及连接尺寸

公称压力PN (MPa) 公称通径DN(mm) 外形尺寸(mm)
L L1 H H1 Dn D1 D2 D b Z-Φd D0
16
20
25 210 377 205 250 25 50.8 101.5 150 29 4-26 200
32 230 397 220 260 29 60.32 11 1 160 29 4-26 240
40 260 447 254 294 36 68.27 124 180 32 4-30 280
50 300 528 312 364 45 95.25 165 215 39 8-26 300
65 340 574 330 402 58 107.95 190.5 245 42 8-30 320
80 390 618 411 495 72 123.82 190.5 240 39 8-26 360
100 450 702 443 543 90 149.22 235 295 45 8-33 400
150 600 904 605 752 135 211.15 317.5 380 56 12-33 600
200 750 1098 710 840 180 269.88 393.5 470 64 12-39 650
25
35
25 210 377 205 240 23 50.8 101.5 150 29 4-26 200
32 230 397 220 260 29 60,32 111 160 29 4-26 240
40 260 447 254 294 36 68.27 124 180 32 4-30 280
50 300 528 312 364 45 95.25 165 215 39 8-26 300
65 340 574 330 402 58 107.95 190.5 245 42 8-30 320
80 390 642 41 1 495 72 136.52 203 265 48 8-33 360
100 450 728 443 543 90 161.92 241.5 310 55 8-36 400
150 600 969 605 752 135 211.18 317.5 395 83 12-39 600
200 750 1206 710 840 180 269.88 393.5 485 92 12-45 650
45 25 210 409 205 240 23 60.32 108 160 35 4-26 200
32 230 444 220 260 29 72.24 130 185 39 4-30 240
40 260 506 254 294 36 82.55 146 205 45 4-33 280
50 300 578 312 364 45 101.6 171.5 235 51 8-30 300
65 340 653 330 402 58 111.12 1 97 265 58 8-33 320
80 390 753 411 495 72 127.OO 228.5 305 67 8-36 360
100 450 860 443 543 90 157.18 273 355 77 8-42 400
150 600 1197 605 752 135 228.60 368.5 485 108 8-55 600
200 750 1423 710 840 180 279.40 438 550 127 12-55 650
注:L1=L+对焊法头
