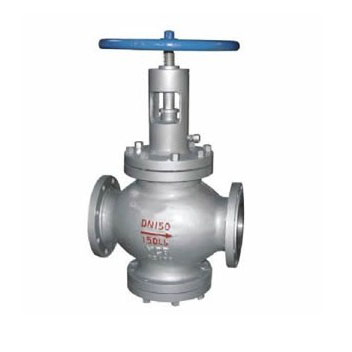

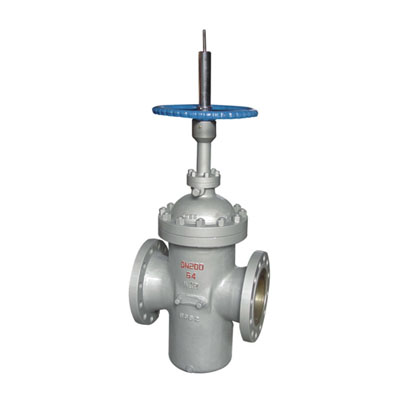

双作用节流截止放空阀

双作用节流截止放空阀

主要性能规范:

压力等级 常温下压力试验(MPa) 适用温度℃ 适用介质
密封 上密封 壳体 气体密封 “G”型 “D”型 普通型 抗硫型 基本型
公称压力PN(MPa) 1.6 1.76 1.76 2.4 0.6 -29~250 -46~121 -29~121 含H 2 S和Co 2 〉500Mg/m 3 的介质 石油、天然气、水等
2.5 2.75 2.75 3.75 0.6
4.0 4.4 4.4 6.0 0.6
6.4 7.04 7.04 9.6 0.6
10.0 11.0 11.0 15.0 0.6
16.0 17.6 17.6 24.0 0.6

产品结构特点:

1、本阀是一种新型的节流、截止、放空产品,该阀门采用笼形迷军团节流,具有多级节流效果,节流效果明显、密封可靠、操作维护方便等特点。
2、阀门采用双重密封(硬、软质密封)使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损,双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长。
3、阀座的密封面采用锥度密封,有利于阀门自身清洗附在密封面上的脏物。
4、阀门的阀瓣上设置了平衡孔,活塞式密封,保证了启/闭全压差条件下稳定操作,开启轻便灵活、启闭扭矩小。
5、节流截止放空阀和双作用式节流阀同时具有节流与截止(密封为零泄漏)作用节流部位与密封面分开,以减小气流对密封的冲刷。
6、双作用节流截止放空阀还具有多级节流功能,节流压差大,能适用于高压下的节流与截止。
7、填料采用带自密封能力的V形填料结构,无需调节,开、关极为轻便。填料函处设有辅助密封油脂注入结构,使阀门填料密封性能可靠。
8、本阀门可以进行在线维修,管线可以带压状态下更换填料等一系列易损件。
9、本阀在阀门的底部设置了较大的排污孔,必要时要以打开,清理阀内污物。

节流截止阀

1、常闭状态:阀瓣硬密封付压在阀座凸台上,形成一道硬质密封,同时嵌在阀瓣上的软质密封与阀座端面紧压,形成第二道密封,双质密封结构保证了阀门的零泄漏,再由于阀瓣开设了平衡孔,使阀门在关闭、开启时,阀瓣受到较小的作用力,也使阀门开启、关闭时具有较小的力矩。
2、缓压状态:阀瓣底端离开阀座密封面时,由于阀瓣底端面接近笼形套开糟处底边缘,此时阀瓣与笼形套内径形成一道密封。而没有直接放空泄压,从而达到缓和作用。
3、节流状态:阀瓣底羰离开阀座,进一步开启,小阀瓣形成一级节流,高速流体经缓压节流后直接流向小阀瓣与阀套开糟处形成窗口流道,达到二级节流,由于阀套窗口边缘是节流面,高压介质直接冲刷节流通道时,阀瓣底端由于介质向改变产生涡流,缓减了介质地阀瓣的直接冲刷,从而阀座密封也避开了介质的直接冲刷,同时由于阀瓣密封面是锥形的,可以吹扫阀座密封面上的污物及杂质,保护密封面,从而延长阀门的使用寿命。
4、全开状态:阀瓣处于全开启状态时,整个阀门处于全放空状态,流体在冷门中的阻力较小,缩短了放空时间,提高了阀门的放空效果。

双作用节流截止放空阀
1、常闭状态:阀瓣硬密封付压在阀座凸台上,形成一道硬质密封,同时嵌在阀瓣上的软质密封与阀座端面紧压,形成第二道密封,双质密封结构保证了阀门的零泄漏,再由于阀瓣开设了平衡孔,使阀门在关闭、开启时,阀瓣受到较小的作用力,也使阀门开启、关闭时具有较小的力矩。
2、缓压状态:阀瓣底端离开阀座密封面时,由于阀瓣底端面接近笼形套开糟处底边缘,此时阀瓣与笼形套内径形成一道密封。而没有直接放空泄压,从而达到缓和作用。
3、节流状态:阀瓣底羰离开阀座,进一步开启,小节流头处形成一级节流,高速流体经缓压节流后直接流向小阀瓣,由于阀套窗口边缘是最终节流面,高压介质直接冲刷节流通道时,阀瓣底端由于介质向改变产生涡流,缓减了介质地阀瓣的直接冲刷,从而阀座密封也避开了介质的直接冲刷,同时由于阀瓣密封面是锥形的,可以吹扫阀座密封面上的污物及杂质,保护密封面,从而延长阀门的使用寿命。
4、全开状态:阀瓣处于全开启状态时,整个阀门处于全放空状态,流体在冷门中的阻力较小,缩短了放空时间,提高了阀门的放空效果。
