液压三通高压球阀BK3

液压三通高压球阀BK3

液压三通高压球阀BK3/SK3


DN4-25 碳钢方阀体三通球阀 BK3

DN20-50 碳钢锻造阀体三通球阀 SK3



DN4-50 不锈钢三通球阀 BK3 英制直管螺纹BSPP

DN4-50 不锈钢三通球阀BK3 美制锥管螺纹NPT DIN2353 接口

订货示例,在基本型号后添加通道机能形式代码,如:BK3 G1/4 06 1125 L 注意!!

BK3/SK3标准球阀的密封功能只在以下两种情况下有效:

1. 被关闭的接口压力为零;

2. 两个连通接口的压力高于被关闭接口的压力;

如果要求所有接口都受压(PN1=PN2),或用于气体介质的三通球阀,则是另一种特殊密封结构的三通球阀,订货时需在型号后加 "A" 。

球阀钢球通道机能形式:

中间位置(90°时)只能中间接口承受压力。

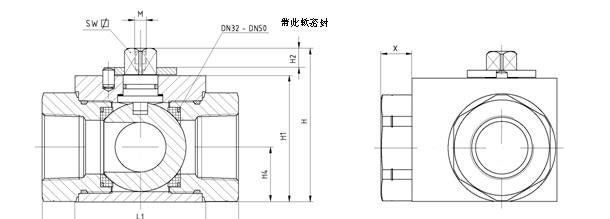

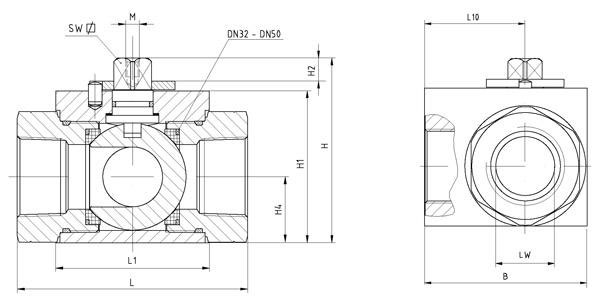

阀体尺寸以及工作压力,适用于各种接口形式
(PEEK:聚醚醚酮密封,具有较好耐腐蚀性; POM:聚甲醛密封; PTFE增强聚四氟乙烯密封,具有极好耐腐蚀性)

通径
DN

工作压力bar

L1
mm

B
mm

H
mm

H1
mm

H2
mm

H4
mm

M
mm

SW
mm

碳钢

不锈钢


POM

PEEK

PTFE

碳钢

不锈钢

碳钢

不锈钢

碳钢

不锈钢

碳钢

不锈钢


碳钢

不锈钢



4

400

400

100

36

40

26

35

43.5

46.5

32

35

8.5

13

16

M5

9

6

400

400

100

36

40

26

35

43.5

46.5

32

35

8.5

13

16

M5

9

8

400

400

100

36

40

26

35

43.5

46.5

32

35

8.5

13

16

M5

9

10

400

400

100

43

45

32

42

49

51.5

38

40

8.5

16.5

18

M5

9

13

350

350

100

48

50

35

47

51

56

40

40

8.5

17.5

17

M5

9

16

350

-

-

48

-

38

-

62

-

46

-

12

19

-

M6

12

20

350

350

100

61

65

49

61

73

73.5

57

57

12.5

24.5

24.5

M6

14

25

350

350

100

65

80

60

63

76

81.5

60

65

12.5

26.5

30

M6

14

32

350

350

100

80

100

76

78

104

99

84

80

14

38

38

M8

17

40

350

250

100

85

105

83

85

111

109

92

90

14

41.5

42

M8

17

50

350

250

100

100

120

100

100

130

139

111

120

14

50

62

M8

19



球阀接口形式

常用碳钢三通球阀型号
密封POM、FPM

常用不锈钢三通球阀型号
密封PEEK、FPM

通径
DN

实际内径LW

D

RA
mm

L
mm

L10

i
mm

英制直管螺纹BSPP

BK3 G1/8 04 1125

BK3 G1/8 04 4465

4

5

G 1/8″

-

69

32

9

BK3 G1/4 06 1125

BK3 G1/4 06 4465

6

6

G 1/4″

-

69

32

12

BK3 G3/8 08 1125

BK3 G3/8 08 4465

8

7

G 3/8″

-

69

37

12

BK3 G3/8 10 1125

BK3 G3/8 10 4465

10

9

G 3/8″

-

73

35

12

BK3 G1/2 13 1125

BK3 G1/2 13 4465

13

11.5

G 1/2″

-

85

37

14

BK3 G1/2 16 1125

-

16

14

G 1/2″

-

84

38

14

SK3 G3/4 20 2125

BK3 G3/4 20 4465

20

18

G 3/4″

-

96

47

17

SK3 G1 25 2125

BK3 G1 25 4465

25

22

G 1″

-

113

55

19

SK3 G11/4 25 2125

BK3 G11/4 25 4465

25

22

G11/4″

-

121

55

20

SK3 G11/4 32 3125

BK3 G11/4 32 4465

32

30

G11/4″

-

110

70

20

SK3 G11/2 40 3125

BK3 G11/2 40 4465

40

35

G11/2″

-

120

72

24

SK3 G2 50 3125

BK3 G2 50 4465

50

44

G2″

-

140

85

28

美制锥管螺纹NPT

BK3 1/8NPT 04 1125

BK3 1/8NPT 04 4465

4

5

1/8″NPT

-

69

32

12

BK3 1/4NPT 06 1125

BK3 1/4NPT 06 4465

6

6

1/4″NPT

-

69

32

17

BK3 3/8NPT 10 1125

BK3 3/8NPT 10 4465

10

9

3/8″NPT

-

73

35

17

BK3 1/2NPT 13 1125

BK3 1/2NPT 13 4465

13

11.5

1/2″NPT

-

92

42

22

BK3 3/4NPT 20 1125

BK3 3/4NPT 20 4465

20

18

3/4″NPT

-

97

47

23

BK3 1 NPT 25 1125

BK3 1NPT 25 4465

25

22

1″NPT

-

113

55

27

BK3 11/4NPT 25 1125

BK3 11/4NPT 25 4465

25

22

11/4″NPT

-

131

55

28

SK3 11/4NPT 32 3125

BK3 11/4NPT 32 4465

32

30

11/4″NPT

-

115

70

28

SK3 11/2NPT 40 3125

BK3 11/2NPT 40 4465

40

35

11/2″NPT

-

135

75

28

SK3 2NPT 50 3125

BK3 2NPT 50 4465

50

44

2″NPT

-

140

85

30

公制螺纹 24°锥面

BK3 06L 04 1125

BK3 06L 04 4465

4

5

M12×1.5

6

67

32

7

DIN2353 轻系列 "L"

BK3 08L 06 1125

BK3 08L 06 4465

6

6

M14×1.5

8

67

32

7

BK3 10L 08 1125

BK3 10L 08 4465

8

7

M16×1.5

10

71

32

8

BK3 12L 10 1125

BK3 12L 10 4465

10

9

M18×1.5

12

75

35

8

BK3 15L 13 1125

BK3 15L 13 4465

13

11.5

M22×1.5

15

84

42

9

BK3 18L 13 1125

BK3 18L 13 4465

13

11.5

M26×1.5

18

84

42

9

BK3 18L 16 1125

16

14

M26×1.5

18

83

43

9

SK3 22L 20 2125

BK3 22L 20 4465

20

18

M30×2

22

102

47

11

SK3 28L 25 2125

SK3 28L 25 4465

25

22

M36×2

28

108

55

11

BK3 35L 25 1125

BK3 35L 25 4465

25

22

M45×2

35

114

60

13

SK3 35L 32 3125

BK3 35L 32 4465

32

30

M45×2

35

128

69

13

SK3 42L 40 3125

BK3 42L 40 4465

40

35

M52×2

42

133

74

13

公制螺纹 24°锥面

BK3 06S 04 1125

BK3 06S 04 4465

4

5

M14×1.5

6

71.5

32

9

DIN2353 重系列 "S"

BKH 08S 04 1125

BKH 08S 04 4465

4

5

M16×1.5

8

73

32

9

BK3 10S 06 1125

BK3 10S 06 4465

6

6

M18×1.5

10

73

32

9

BK3 12S 08 1125

BK3 12S 08 4465

8

7

M20×1.5

12

77

32

9

BK3 14S 10 1125

BK3 14S 10 4465

10

9

M22×1.5

14

84

35

11

BK3 16S 13 1125

BK3 16S 13 4465

13

11.5

M24×1.5

16

87

42

11

BK3 20S 13 1125

BK3 20S 13 4465

13

11.5

M30×2

20

91

42

13

BK3 20S 16 1125

16

14

M30×2

20

91

43

13

SK3 25S 20 2125

BK3 25S 20 4465

20

18

M36×2

25

110

47

15

SK3 30S 25 2125

BK3 30S 25 4465

25

22

M42×2

30

120

55

17

BK3 38S 25 1125

BK3 38S 25 4465

25

22

M52×2

38

124

60

19

SK3 38S 32 3125

BK3 38S 32 4465

32

30

M52×2

38

140

74

19


*DIN2353接口形式的球阀可以配上焊接接管成为焊接式球阀,如右图
订货示例 15×2-BK3-15L 13 11251 (具体型号尺寸见上面表格)
"15"表示焊接接管外径RA为15mm
"×2"表示焊接接管壁厚S为2mm


*DIN2353接口形式的球阀可以配上卡套螺母成为卡套式球阀,如右图
订货示例 CR-BK3-15L 13 11251 (具体型号尺寸见上面表格)
"CR-"表示卡套式,"15"表示钢管外径RA为15mm

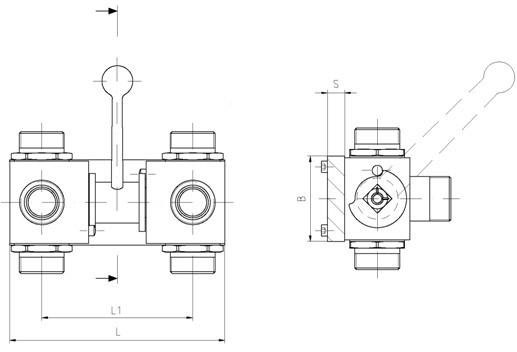

带连动手柄BK3三通高压球阀,订货时型号前加"2×",如2×BK3 G3/8 08 1125。

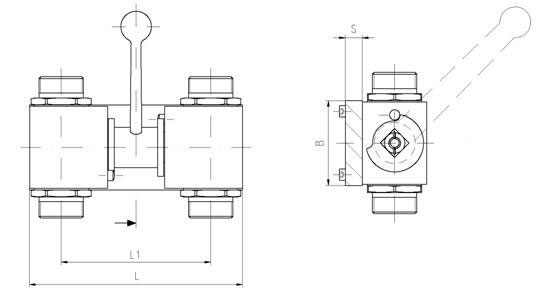

带连动手柄BKH直通高压球阀,订货时型号前加"2×",如2×BKH G3/8 08 1125。


通径DN

L

L1

B

S

8

85

59

35

6

10

95

63

40

6

13

100

65

45

6

16

126

88

45

8

20

135

86

60

10

25

173

120

65

10
