DQ41F低温球阀

DQ41F低温球阀

低温球阀产品简介:

低温球阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。本产品主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等低温介质。

低温球阀工作原理:

低温球阀适用于的各种管路上,用于截断或接通管路中的介质,选用不同材质,可分别适用于不同的温度和介质,最低工作温度为-196℃。低温球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。低温球阀一般采用法兰连接,也可采用焊接连接。

低温球阀产品特点:

1、采用了在阀芯上开设减压孔的构造。

2、垫片是使用了含有具有稳定密封性的陶瓷填充材料。

3、阀体轻、尺寸小。为了减少阀体的热损失,特别是为了保证阀门超低温下的使用,特意设计成重量轻、尺寸小的阀体。

4、长轴阀有低温流体流经的阀,采用长阀杆形式,可以避开外部热的作用使压盖保持常温,以防止盖密封件的性能降低。此长度是通过计算、试验而得出的最佳长度。

低温球阀技术规范:

设计依据 GB
设计标准 GB12237-89
结构长度 GB12221-89
连接法兰 GB/T 9113-2000 JB/T79-94
试验和检验 JB/T 9092-99

低温球阀型号、材料及主要参数:



产品型号 DQ41F-10C-100 DQ41F-10P-100P
DQ47F-10C-100 DQ47F-10P-100P
阀体 LCB CF8
球体 304 304
阀杆 304 304
密封圈 PTFE PTFE
填料 PTFE+O形圈 PTFE+O形圈
适用介质 水、油、蒸汽等 酸等腐蚀性介质
适用温度 -50-29℃ -196-29℃
蜗轮低温球阀 DQ后插入“3”表示,示例:DQ341F-16P
气动低温球阀 DQ后插入“6”表示,示例:DQ647F-16C
电动低温球阀 DQ后插入“9”表示,示例:DQ941F-25P

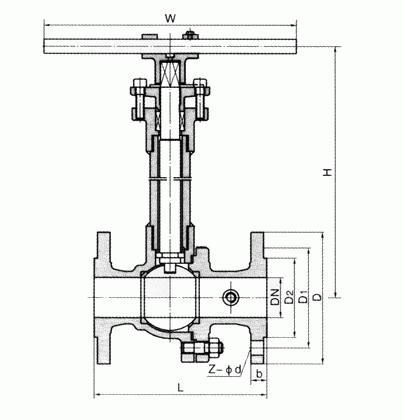

低温球阀主要连接尺寸参数 1.6Mpa 单位:mm


产品型号
Type
公称通径
DN
PN1.6MPa
WT
(kg)
L
D
D1
D2
b
Z-Φd
H
W
DQ41F-16P
DQ641F-16P
DQ941F-16P
15
130
95
65
45
14
4-Φ14
178
140
3
20
140
105
75
55
14
4-Φ14
184
160
4
25
150
115
85
65
14
4-Φ14
195
180
5
32
165
135
100
78
16
4-Φ18
280
250
9
40
180
145
110
85
16
4-Φ18
280
300
11
50
203
160
125
100
16
4-Φ18
300
350
15
65
222
180
145
120
18
4-Φ18
330
350
19
80
241
195
160
135
20
8-Φ18
360
400
27
100
305
215
180
155
20
8-Φ18
400
500
38
125
356
245
210
185
22
8-Φ18
430
600
58
150
394
280
240
210
24
8-Φ23
500
800
81
200
457
335
295
265
26
12-Φ23
680
800
95
250
533
405
355
320
30
12-Φ25
790
1300
140


低温球阀连接尺寸参数 2.5Mpa 单位:mm


产品型号
Type
公称通径
DN
PN2.5MPa
WT
(kg)
L
D
D1
D2
b
Z-Φd
H
W

DQ41F-25P
DQ641F-25P
DQ941F-25P
15
140
95
65
45
16
4-Φ14
178
140
3
20
152
105
75
55
16
4-Φ14
184
160
4
25
165
115
85
65
16
4-Φ14
195
180
6
32
178
135
100
78
18
4-Φ18
280
250
10
40
190
145
110
85
18
4-Φ18
280
300
14
50
216
160
125
100
20
4-Φ18
300
350
20
65
241
180
145
120
22
8-Φ18
330
350
25
80
283
195
160
135
22
8-Φ18
360
400
30
100
305
230
190
160
24
8-Φ23
400
500
40
125
381
270
220
188
28
8-Φ25
430
600
65
150
403
300
250
218
30
8-Φ25
500
800
85
200
502
360
310
278
34
12-Φ25
680
800
100
250
568
425
370
332
36
12-Φ30
790
1300
165
