明杆弹性座封闸阀

明杆弹性座封闸阀

一、用途

我厂引进欧洲高科技阀门制造技术所生产的弹性座封闸阀,利用闸门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

二、特点

1. 整体包胶:闸门采用整体包胶,其良好的覆盖性能与精确的几何尺寸,保证密封可靠,寿命。
2. 重量轻:阀体采用球铁制成,重量轻,安装方便。
3. 平底阀座:底部采用与水管相同的平底式阀座设计,不产生杂物淤积,密封更可靠。
4. 耐腐蚀:内腔采用无毒环氧树脂涂状,防止腐蚀和生锈,不但可供生饮,而且可用于污水系统。
5. 三“0”密封:阀杆采用三道0型环密封,磨擦阻力小,开关轻巧,不漏水。

三、技术参数

压力等级:1.0MPa、1.6MPa
阀体耐压:1.5MPa、2.4MPa
密封试验:1.1MPa、1.76MPa
工作温度:0~80℃
适用介质:水、气等

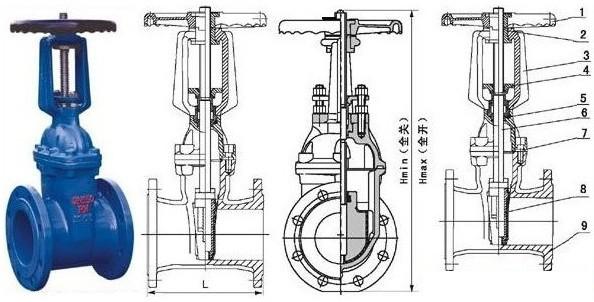

四、主要零件材料



序号

名称

材料

阀体

铸铁、球墨铸铁

闸门

球墨铸铁外覆EPDM

螺栓

镀锌

密封圈

NBR

阀盖

铸铁、球墨铸铁

阀杆

不锈钢

0型密封圈

NBR

止推垫

锡青铜

轴套

锡青铜

10

螺栓

镀锌

11

轴盖

铸铁、球墨铸铁

12

防尘罩

NBR

13

手轮

铸铁

14

紧固螺母

镀锌

五、外形尺寸

产品代号

公称
口径

D1

N-φd

1.OMPa

1.6Mpa

1.0MPa

1.6MPa

1.OMpa

1.6MPa

Z41X-50

50

165

125

4—19

180

340

Z41X -65

65

185

145

4—19

190

370

Z41X -80

80

200

160

8—19

205

410

Z41X -100

100

220

180

8—19

230

450

Z41X -125

125

250

210

8—19

255

480

Z41X -150

150

285

240

8—23

267

550

Z41X -200

200

340

295

8—23

12—23

295

630

Z41X -250

250

405

350

355

12—23

12—28

335

750

Z41X -300

300

460

400

410

12—23

12—28

360

820

Z41X -350

350

520

460

470

16—23

16—28

381

980

Z41X -400

400

580

515

525

16—28

16—31

406

1010

Z41X -450

450

640

565

585

20—28

20—31

432

1270

Z41X -500

500

715

620

650

20—28

20—34

457

1270

Z41X -600

600

840

725

770

20—31

30—37

508

1390
