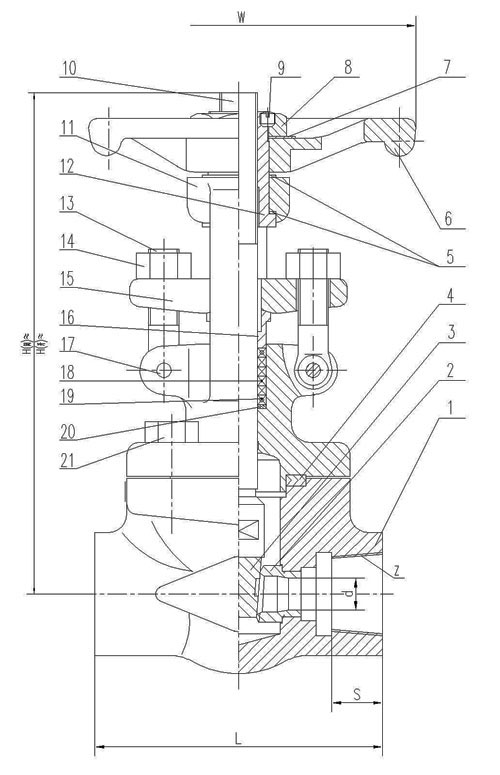

高压锻钢闸阀

高压锻钢闸阀

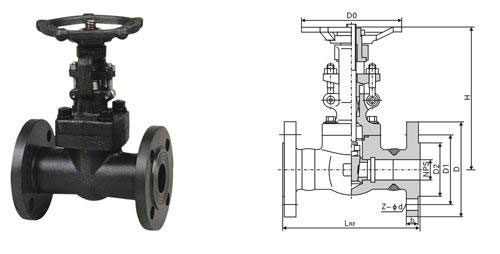

锻钢闸阀



一:产品用途

锻钢系列闸阀不仅适用中低压场合,而且适用于高压石油、化工、制药、化肥、电力等各种工况,截断或接通管路介质。

二:产品特点

1.锻钢闸阀流体阻力小,密封面受介质的忡刷和侵蚀小。

2.锻钢闸阀适用于 Class150 ~ 2500 、工作温度 -29~425℃(碳钢)或-29~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质。

3.对焊锻钢闸阀形体简单, 结构长度短,制造工艺性好,适用范围广。

4.闸板是垂直置于阀体内的,而截止阀阀瓣是水平置于阀体内的,因而结构长度比截止阀短。5.锻钢闸阀阀体内部介质通道是直通的,介质流经闸阀时不改变其流动方向,所以流体阻力小。

6.承插焊锻钢闸阀介质流向不受限制,不扰流、不降低压力。密封性能非常好 全开时密封面受冲蚀较小。

7.锻钢闸阀运动方向与流体方向相垂直,能作全开和全关 。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

三:基本参数

1.公称压力或压力级:PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K

2.公称通径或口径:DN10~500、NPS 1/2 ~36"

3.连接方式:法兰、对焊、螺纹等适用温度:-196℃~700℃

4. 驱动方式:手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动

5.阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

四:执行标准

设计制造:GB12224 GB/T12228 BG/T12235

结构长度:JB/T96-95

法兰尺寸:JB/T82.1~82.4-94

检验和试验:GB/T13927

五:性能参数表

基本型号

Z61H

Z41H

Z11H

工作压力(Mpa)

PN1.6—PN42(CLASS150—CLASS2500)

公称通径(DN mm)

DN15-DN50 1/2" --2"

适用介质

水、油、气、醋酸类、硝酸类等各种介质

材质

阀体

A105、LF2、F11、F5、F304、F304L、F321、F316、F316L

阀瓣

A105、LF2、F11、F5、F304、F304L、F321、F316、F316L

阀杆

A105、LF2、F11、F5、F304、F304L、F321、F316、F316L

密封面

司太立合金
