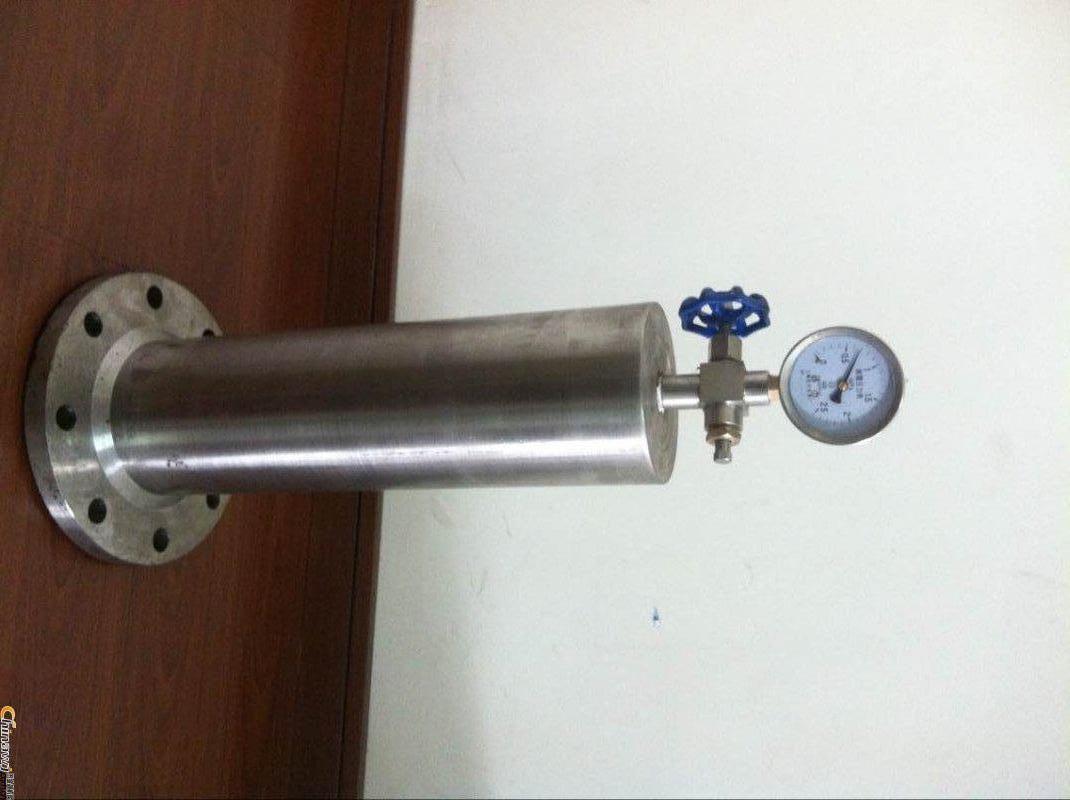

消防水锤吸钠/消除器

消防水锤吸钠/消除器



一、9000-16/25P活塞式水锤消除器产品特点

      9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下,有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡,从而达到消除具有破坏性的冲击波,起到保护之目的。


二、9000-16/25P活塞式水锤消除器工作原理:
      HD9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔,下端为一活塞,当冲击波传入水锤消除器时,水击波作用于活塞上,活塞将往容气腔方向运动。活塞运动的行程与容气腔内的气体压力、水击波大小有关,活塞在一定压力的气体和不规则水击双重作用下,做上下运动,形成一个动态的平衡,这样就有效地消除了不规则的水击波震荡。
三、9000-16/25P活塞式水锤消除器主要技术参数:
公称压力MPa
适合介质
适宜温度
容气腔压力(占管道压力百分数)
密封试压
强度试压
MPa
MPa
1.6
1.76
2.4
纯净水
<=80℃
50~70%
2.5 2.75 3.75

四、9000-16/25P活塞式水锤消除器结构示意图:

五、HD9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸:
型号
公称通径DN
法兰直径D
螺栓孔中心圆直径D1
连接凸出部分直径D2
法兰厚度b
总高度H
螺孔数量直径Z-d
mm
英寸
1.6MPa
9015
15
1/2
95
65
45
14
200
4-φ14
9020
20
3/4
105
75
55
16
300
4-φ14
9025
25
1
115
85
65
16
320
4-φ14
9032
32
1 1/2
140
100
78
18
340
4-φ18
9040
40
1 1/2
150
110
85
18
350
4-φ18
9050
50
2
165
125
100
20
455
4-φ18
9065
65
2 1/2
185
145
120
20
505
4-φ18
9080
80
3
200
160
135
20
745
8-φ18
9100
100
4
220
180
155
22
765
8-φ18
9125
125
5
250
210
185
22
796
8-φ18
9150
150
6
285
240
210
24
828
8-φ23
9200
200
8
340
295
265
24
918
12-φ23
9250
250
10
405
355
320
26
948
12-φ25
9300
300
12
460
410
375
28
970
12-φ25
2.5MPa
9015
15
1/2
95
65
45
14
220
4-φ14
HD9020
20
3/4
105
75
55
16
320
4-φ14
9025
25
1
115
85
65
16
340
4-φ14
9032
32
1 1/4
140
100
78
18
350
4-φ18
9040
40
1 1/2
150
110
85
18
380
4-φ18
9050
50
2
165
125
100
20
455
4-φ18
9065
65
2 1/2
185
145
120
22
505
8-φ18
9080
80
3
200
160
135
24
745
8-φ18
9100
100
4
235
190
160
24
765
8-φ23
9125
125
5
270
220
188
26
796
8-φ25
9150
150
6
300
250
218
28
828
8-φ25
9200
200
8
360
310
278
30
918
12-φ25
9250
250
10
425
370
332
32
948
12-φ30
9300
300
12
485
430
390
34
970
16-φ30
注:1、法兰连接尺寸参照GB/T9113.1-2000标准。
  2、由于压力表尺寸的变动影响总高度的变动时恕不通知
六、HD9000-16/25P活塞式水锤消除器安装与维护及注意事项:
DN15~50为螺纹连接,用标准三通垂直装于管道,用于支管系统消除管道不规则水击波和噪声。

DN50~300为法兰连接,用标准三通外接。

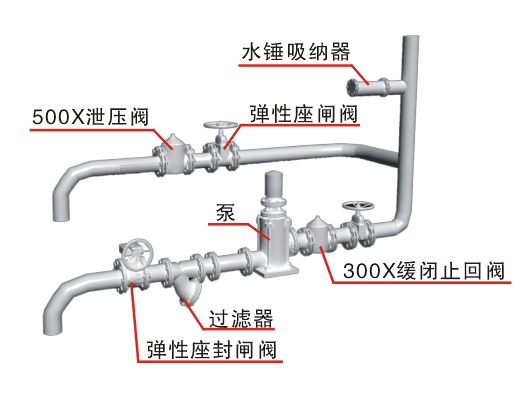

1、HD900~16/25P活塞式水锤消除器应尽量安装在水击源附近,其安装应便于水击波无阻碍地通向消除器,安装示意图如下二例:

2、注意事项
1、阀体上的压力表,安装前显示阀体气室压力,安装后显示管道压力。
2、安装前请确认,水锤消除器气室压力不得高于管道压力
3、当扬程50m以上,压力5Kgf/cm2以上时,建议长道管下方及逆止阀止阀上方转角处各安装一只水锤消除器
4、为考虑维修,建议保留10cm阀体与墙面间隙,方便维修动作。
5、若管道内水压力较低,或水锤消除器气室压力较低,皆可帖水锤消除器上方注气栓加入气压或释放气压。
6、水锤消除器气室压力,维持于管道压力50%~70%时水锤消除器效果最佳
7、二次侧为开放压力场合,例定水位阀,卫浴器具,水龙头等注气1-1.3Kgf/cm2较适合.
