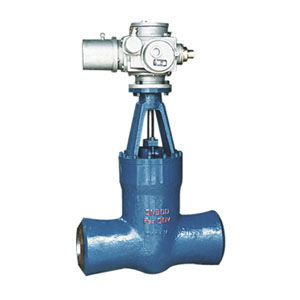

Z961Y高温高压电站闸阀

Z961Y高温高压电站闸阀

      Z961Y高温高压电站闸阀有两种标准形式,一种是遵循ansib16.34和jisl1e101标准的引进型,另一种是按jb3595标准的国标型.其遵循的温度-压力等级是一致的,在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。自密封圈有两种材料,一种是低碳钢,另一种是柔性石墨316丝(网)。密封面上层焊钻基硬质合金,其加工后的纯金属层≥3mm,具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构,焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。


Z961Y高温高压电站闸阀产品结构特点:


1、中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮(伞形齿轮和正齿轮)传动、电动

Z961Y高温高压电站闸阀主要零件的材料说明:

零件名称
材料牌号
阀体
a216wcb
a217wc1
a217wc6
a217wc9
闸板
a216wcb
a217wc1
a217wc6
a217wc9
阀座
25
15crmoa
12cr1mova
12cr1mova
阀杆
1cr17ni2
1cr17ni2
suh600
suh600
20cr1mo1v1a
20cr1mova
阀盖
25
15crmoa
12cr1mova
12cr1mova
wcb
wc1
wc6
wc9
填料
增强柔性石墨
支架
wcb
wcb
wcb
wcb
wc1
wc6
wc9
密封环
s软钢(增强柔性石墨)
s软钢
f软钢
空杆螺母
45(zcuzn25a16fe3mn3)
适用温度
≤425℃
≤450℃
≤540℃
≤570℃

订货须知:
一、①
电站闸阀产品名称与型号②电站闸阀口径③电站闸阀是否带附件以便我们的为您正确选型.
二、若已经由设计单位选定良科阀门公司的电站闸阀型号,请按电站闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的公司专家为您审核把关。
