J94H/W卡套针型阀

J94H/W卡套针型阀

J94H/W卡套针型阀简介

卡套针型阀在管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。

主要性能参数

1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 卡套连接
3. 结构特征: 锥面或球面密封,直角式
4. 阀门检验与试验标准: GB/T13927-1992

5. 公称压力: ≤10000Psi

6. 适用工作温度: -40℃~+350℃

7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质

8. 公称通径: DN6,DN10,DN15,DN20,DN25…



主要零件材料/Materials of main parts

序号 NO

零件名称Part name

材质Material

1

卡套 Ferrule & Ferrule Set

20# A105 SS304 SS304L SS316 SS316L

2

连接螺母 Connector Nut

20# A105 SS304 SS304L SS316 SS316L

3

阀体 Body

20# A105 SS304 SS304L SS316 SS316L

4

阀盖垫片 Bonnet Gasket

紫铜(Red copper) PTFE RTFE

5

阀盖Bonnet

20# A105 SS304 SS304L SS316 SS316L

6

填料垫 Packing Seat

PTFE 柔性石墨(Expanded Graphite)

金属盘根(Matel and Graphite)

7

填料 Packing

PTFE 柔性石墨(Expanded Graphite)

8

填料压盖 Packing Gland

20# A105 SS304 SS304L SS316 SS316L

9

锁紧螺母 Lock Nut

20# A105 SS304 SS304L SS316 SS316L

10

阀杆 Stem

20# A105 SS304 SS304L SS316 SS316L

11

手轮 Handle

20# A105 SS304 SS304L SS316 SS316L

12

带帽螺母 Hooded Nut

20# A105 SS304 SS304L SS316 SS316L

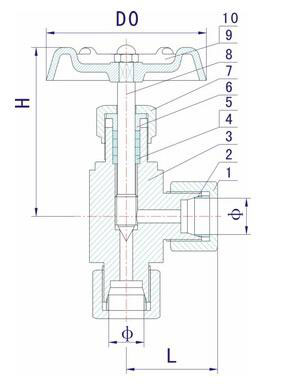

形尺寸

型号

D0

L

H

D1

J94H/W

ø8

38

92

ø70

J94H/W

ø10

38

92

ø70

J94H/W

ø12

39

92

ø70

J94H/W

ø14

40

94

ø70

J94H/W

ø18

42

100

ø80
