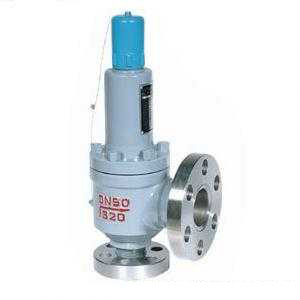

A42Y-160/320型弹簧全启封闭式高压安全阀

A42Y-160/320型弹簧全启封闭式高压安全阀

   A42Y-160/320适用于工作温度≤200℃的空气、氮气混合气等介质的设备或管路上。A42Y-160P/320P、A42Y-160R/320R适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。

主要零部件材料
NO. 零部件名称 A42Y-160 A42Y-320
材料
A42Y-160P
A42Y-320P 材料
A42Y-160R
A42Y-320R 材料
1 法兰 35/35CrMoA 2Cr13 1Cr18Ni12Mo2Ti
2 阀座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
3 阀体 40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 调节阀 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 阀瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 反冲盘 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
7 导向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 阀盖 ZG230-450 ZG230-450 ZG230-450
9 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti
10 弹簧 50CrVA 50CrVA 包覆氟塑料 50CrVA包覆氟塑料
11 调整螺杆 45 2Cr13 2Cr13
12 阀帽 ZG200-400 ZG200-400 ZG200-400
13 密封面材料 堆焊 Co 基硬质合金

外形尺寸和连接尺寸
型号 公称通径(DN) do d M K D Z-φd b d1 M1 K1 D1 Zrφd1 b1 L L1 ≈ H
A42Y-160 15 8 20 M24×2 60 95 3-18 20 29 M42×2 80 115 4-18 22 95 100 220
20 8 27 M33×2 68 105 3-18 20 29 M42×2 80 115 4-18 22 95 100 220
25 14 28 M33×2 68 105 3-18 20 50 M64×3 115 165 6-26 32 15 150 280
32 15 37 M42×2 80 115 4-18 22 50 M64×3 115 165 6-26 32 15 150 390
40 20 47 M52×2 115 165 6-26 28 65 M80×3 145 200 6-29 40 180 180 495
50 25 59 M64×3 115 165 6-26 32 80 M100×3 170 225 6-33 50 165 165 400
A42Y-320 15 8 27 M33×2 68 105 3-18 20 29 M42×2 80 115 4-18 22 95 100 220
20 8 30 M33×2 75 110 3-18 22 29 M42×2 80 115 4-18 22 95 100 220
25 14 35 M42×2 80 115 4-18 22 50 M64×3 115 165 6-26 32 150 150 280
32 15 41 M48×2 95 135 4-22 25 50 M64×3 115 165 6-26 32 150 150 390
40 20 58 M64×3 115 165 6-26 32 65 M80×3 145 200 6-29 40 180 180 495
50 25 70 M80×3 145 200 6-29 40 80 M100×3 170 225 6-33 50 165 165 400
A42Y-400 32 15 41 M48×2 95 135 4-22 25 50 M64×3 115 165 6-26 32 150 150 397
