对夹双瓣旋启式止回阀

对夹双瓣旋启式止回阀

一、产品对夹双瓣旋启式止回阀的详细资料:

产品型号:H76

产品名称:对夹双瓣旋启式止回阀

产品特点:对夹式止回阀适用于公称压力PNl.0MPa~42 0MPa、Classl50~2500;公称通径DNl5~1200mm、NPsl/2—48.工作温度一l96—540℃的各种管路上,月于防止介质剖流。通过选月不同的材质.可适月于水、蒸汽、油品、硝酸、强氧化性介质及尿素等多种介质。

二、标准与规范:

1、设计秘制造:APl594、AP 6D、JB,T8937;
2、结构长度:API594、APl60、DlN3202、JB/T8937,
3、压力一温度等级? ANsIBl6.34、DlN2401、GB/T 9124、HG20604、HG20625、SH3406、JB,T74,
4、试验与检验AP 598、JB/T 9092:
5、配管法兰JB,T74~90、GB/T 9112~9124、HG20592~20635、sH3406、ANsIB16 5、DlN2543~2548、GB/T 13402、APl605、ASMEBl6 47.

三、结构特点:

1、结构长度短.其结构长度只有传统法兰止回阀的1/4~1/8;
2、体积小,、重量轻,其重量只有传统法兰止回目的1/4~1/20;
3、阀瓣尖闭快速.水锤压力小:
4、水平管道或垂直管道均可使月.安装方便;
5、流道通畅、流体阻力小.
6、动作i敏、密封性能好;
7、目瓣行程短、关阀冲击力小;
8、整体结构、简单紧凑、造型美观
9、使月寿命长、可靠性高。



四、旋启式止回阀对比:

结构形式

H76型对夹双瓣旋启式止回阀

H44型法兰单瓣旋启式止回阀

水锤压力

小.阀瓣行程短、且有弹簧辅助关闭、关阀速度快

很大,阀瓣行程,需要较长的关闭时间

H76型的水锤压力只有H44型的1/2—1/5

尺寸和重量

结构长度很短、体积小、重量轻、为阀门的安装、搬运、存放及管道在布置带来很大的便利,并能大量节约材料、降低造价

结构长度很长,体积笨大.重量很重

H76型的结构长度只有H44型的1/4~1/10 H76型的重量只有H44型的l/4~1/10

流体阻力

小,流体阻力系数为2.6~0.7,随着阀门口径的增大,流体组力系数减小

?小,流体阻力系数为1.3~3,但在低压工况下,阀瓣不能完且开启,流体阻力大。流体阻力随着阀门口径的增大而增大

安装

可水平安装或垂直安装,重量轻.不必为阀门设置支座

可水平安装或垂直安装.大口径阀阀重量重,需设置支座

开启压力

很小.阀瓣在很小的压差下就能完全打开

较大,阀瓣在较大的压差下才能完全打开

可靠性

阀门为整体结构、简单紧凑,阀门关闭时冲击力注,水锤压力小,阀门帮命长,可靠性高

阀门关时的巨大冲击力及水锤压力容易损坏阀门

五、升降式止回阀对比:

结构形式

H71型对夹升降式止回阀

H41型法兰升降式止回阀

水锤压力

很小、阀瓣行程短、阀瓣轻巧、且有弹簧辅助关闭、关阀速度很快

水、阀瓣行程短,但无弹簧辅助关闭

尺寸和重量

结构长度很短、体积很小、重量很径、为阀门的安装、搬运、存放及管道的布置带来很大的便利,关能大量节约材料、降低造价

结构长度很长,体积较大、重量很重

H71型的结构长度只有H41型的1/4~1/8,H71型的重量只有H41型1/7~1/20

流体阻力

较大、流体阻力系数为6.4~2.8

很体阻力系数为12~6

安装

可水平安装或垂直安装,重量很轻,安装容易

只能水平安装,口径较大的阀门重量,较难安装

开启压力

很小、阀瓣在很小的压差下就能完全打开

较小、阀瓣重量较大,需要一定的压差才能半阀瓣完全打开

可靠性

阀门为整体结构,简单紧凑,阀门关闭时冲击为小,水锤压力很小,阀门寿命长,可靠性高

可靠性较高,但阀门由阀体与阀盖两本构成,多了一个潜在的泄漏点

六、流体力学性能:H76对夹双瓣旋启式止回阀的流体阻力系数、流量系数及开启压力:

公称通径

阀门全开启时的流体阻力系数

常温下阀门全开启时的水流量系数

流体的流向

DN

NPS

Kv(m3/h)

CV(U.S)

CV(U.K)

开启压力近似值KPa

50

5

2.6

63

74

62

2

1

65

21/2

2.4

109

128

107

2

1

80

3

2.3

172

201

169

2

1

100

4

2.0

289

338

283

2

1

125

5

1.8

476

557

466

2

1

150

6

1.5

750

878

735

2

1

200

8

1.3

1432

1675

1403

2

1

250

10

1.2

1330

2726

2283

2

1

300

12

1.0

3676

4301

3602

2

1

350

14

0.9

5274

6171

5169

2

1

400

16

0.8

7306

8548

7160

3

1

450

18

0.8

9246

10818

9061

3

1

500

20

0.8

11415

13356

11187

3

1

600

24

0.7

17573

20560

17222

3

1

700

28

0.7

23919

27985

23441

4

1

750

30

0.7

27458

32126

26909

4

1

800

32

0.7

31241

36552

30316

4

1

900

36

0.7

39539

46261

38748

4

1

1000

40

0.7

48814

57112

47838

4

1

1050

42

0.7

53817

62966

52741

4

1

1200

48

0.7

70292

82242

68886

4

1

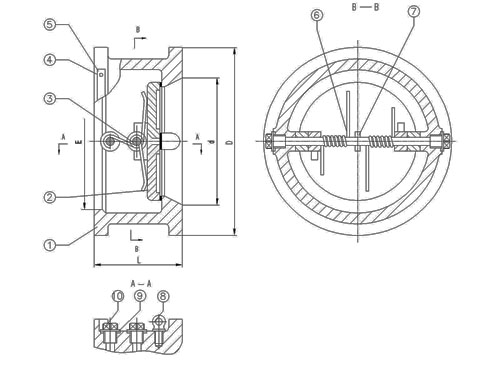

七、H76对夹双瓣旋启式止回阀主要尺寸及重量:

配管法兰

公称压力

常规产品型号

JB/T74~90
GB/T9112~9124
HG50592~20614

PN1.0MPa

H76H-10C

H76W-10P

H76W-10P8

H76W-10P3

H76W-10R

H76W-10R8

H76W-10R3

PN1.6MPa

H76H-16C

H76W-16P

H76W-16P

H76W-16P3

H76W-16R

H76W-16R8

H76W-16R3

PN2.5MPa

H76H-25

H76W-25P

H76W-25P8

H76W-25P3

H76W-25R

H76W-25R8

H76W-25R3

PN4.0MPa

H76H-40

H76W-40P

H76W-40P8

H76W-40P3

H76W-40R

H76W-40R8

H76W-40R3

PN6.3MPa

H76H-63

H76W-63P

H76W-63P8

H76W-63P3

H76W-63R

H76W-63R8

H76W-63R3

PN10.0MPa

H76H-100

H76W-100P

H76W-100P8

H76W-100P3

H76W-100R

H76W-100R8

H76W-100R3

PN13.0MPa

H76H-160

H76W-160P

H76W-160P8

H76W-160P3

H76W-160R

H76W-160R8

H76W-160R3

PN20.0MPa

H76H-200

H76W-200P

H76W-200P8

H76W-200P3

H76W-200R

H76W-200R8

H76W-200R3

PN25.0MPa

H76H-250

H76W-250P

H76W-250P8

H76W-250P3

H76W-250R

H76W-250R8

H76W-250R3

GB/T9112~9124
HG20615~20635
SH3406

PN2.0MPa

H76H-20C

-

H76W-20P8

H76W-20P3

-

H76W-20R8

H76W-20R3

PN5.0MPa

H76H-50

-

H76W-50P8

H76W-50P3

-

H76W-50R8

H76W-50R3

PN11.0MPa

H76H-110

-

H76W-110P8

H76W-110P3

-

H76W-110R8

H76W-110R3

PN15.0MPa

H76H-150

-

H76W-150P8

H76W-150P3

-

H76W-150R8

H76W-150R3

PN26.0MPa

H76H-260

-

H76W-260P8

H76W-260P3

-

H76W-260R8

H76W-260R3

PN42.0MPa

H76H-420

-

H76W-420P8

H76W-420P3

-

H76W-420R8

H76W-420R3

-

Class150

H76H-A1C

-

H76W-A1P8

H76W-A1P3

-

H76W-A1R8

H76W-A1R3

Class300

H76H-A3

-

H76W-A3P8

H76W-A3P3

-

H76W-A3R8

H76W-A3R3

Class600

H76H-A6

-

H76W-A6P8

H76W-A6P3

-

H76W-A6R8

H76W-A6R3

Class900

H76H-9

-

H76W-9P8

H76W-9P3

-

H76W-9R8

H76W-9R3

Class1500

H76H-15

-

H76W-15P8

H76W-15P3

-

H76W-15R8

H76W-15R3

Class2500

H76H-A25

-

H76H-A25P8

H76H-A25P3

-

H76H-A25R8

H76H-A25R3

主要
零件
材料

阀体

WCB(A105)

ZG1Cr18Ni9Ti

CFB(304)

CF3(304L)

ZG1Cr18Ni12Mo2Ti

CF8M(316)

CF3M(316M)

阀擗

CF8

CF8

CF8

CF3

CF9M

CF8M

CF3M

目轴

2Cr13

1Cr18Ni9Ti

0Cr18Ni9

00Cr19Ni10

ZG1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2

00Cr17Ni14Mo2

弹簧

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

00Cr19Ni10

00Cr17Ni14Mo2

00Cr17Ni14Mo2

00Cr17Ni14Mo2

适用工况

适月介质

水、蒸汽、
油品等

硝酸等腐蚀性介质

强氧化性介质

醋酸等腐蚀性介质

屎素等腐
蚀性介质

适用温度(℃)

-29~425

-196~540

-196~425

-196~540

-196~455

注:本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况,其他要求及其型号编制参见对夹式止回阀型号编制方法。

八、H76对夹双瓣旋启式止回阀主要尺寸及重量:

压力级

公称通径

R寸Cmm)

配管法兰(供参考)

NPS

DN

L

D

D3

D2

重量(Kg)

螺栓孔中心口直径D1

螺栓
数量

螺栓直径d

螺栓长度L

in

mm

RI

RJ

Cllass150
PN2.0MPa

2

50

60

103

56

51

2

120.5

4

5/8

M16

140

155

21/2

65

67

122

73

65

3

139.5

4

5/8

M16

150

165

3

80

73

135

88

80

4

152.5

4

5/8

M16

160

175

4

100

73

173

108

102

6

190.5

8

5/8

M16

170

185

5

125

86

195

132

127

8

216.0

8

3/4

M20

190

205

6

150

98

220

160

152

13

241.5

8

3/4

M20

205

220

8

200

127

277

210

203

25

298.5

8

3/4

M20

240

255

10

250

146

337

266

254

39

362.0

12

7/8

M24

270

285

12

300

181

407

310

305

54

432.0

12

7/8

M24

310

325

14

350

184

448

355

350

80

476.0

12

1

M27

325
